- 商品名稱：GSKJ-HRPVSP總線電纜
- 添加時間：2024-11-18 15:42:01

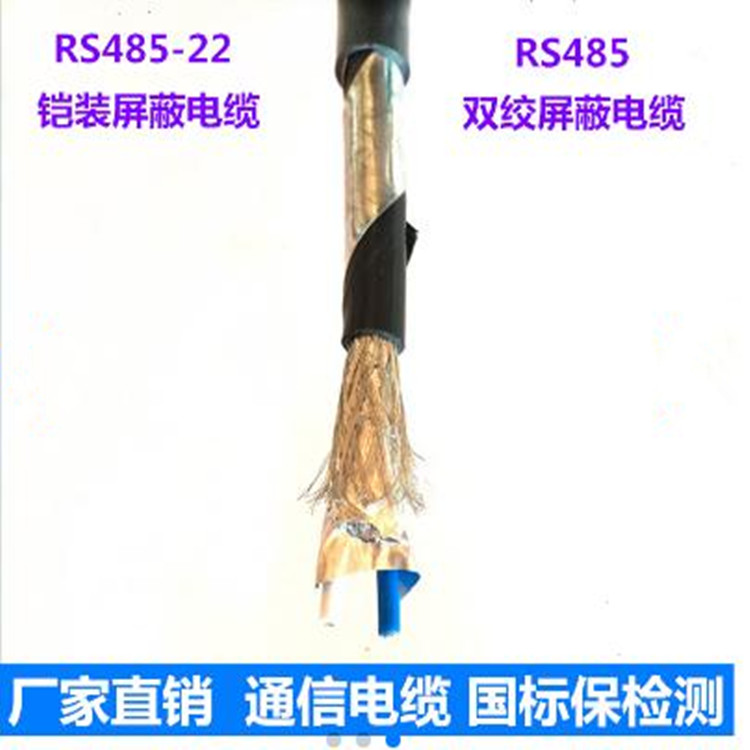

GSKJ-HRPVSP總線電纜
GSKJ-HRPVSP總線電纜標準通訊電纜特性阻抗為120歐姆，導體為24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶屏蔽100%覆蓋+鍍錫銅絲編織網80%覆蓋共2層屏蔽，附有獨立接地導線，阻燃環保耐高溫外護套。
RS485通訊電纜24AWG屏蔽雙絞電纜在一般場合多采用雙絞線，但是在要求較高的工作環境下要采用帶屏蔽層的雙絞電纜。
1）導體: 多股絞合鍍錫銅網線。
2）絕緣:高密度聚乙烯PE絕緣或環保料PVC。
3）第一屏蔽：鋁箔屏蔽
4）引流線：多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm,
5）第二屏蔽：鋁鎂編織網屏蔽或鍍錫銅絲編織屏蔽, 覆蓋率為90%以上
6）護套：灰色阻燃環保耐高溫PVC護套.
在使用GSKJ-HRPVSP總線時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。 型號和規格如下：
GS-HRPVSP-2x0.2 | GS-HRPVSP-4x0.2 | GS-HRPVSP-6x0.2 |
GS-HRPVSP-2x0.3 | GS-HRPVSP-4x0.3 | GS-HRPVSP-6x0.3 |
GS-HRPVSP-2x0.5 | GS-HRPVSP-4x0.5 | GS-HRPVSP-6x0.5 |
GS-HRPVSP-2x0.75 | GS-HRVVSP-4x0.75 | GS-HRPVSP-6x0.75 |
GS-HRPVSP-2x1.0 | GS-HRPVSP-4x1.0 | GS-HRPVSP-6x1.0 |
GS-HRPVSP-2x1.5 | GS-HRPVSP-4x1.5 | GS-HRPVSP-6x1.5 |
GS-HRPVSP-2x2.0 | GS-HRPVSP-4x2.0 | GS-HRPVSP-6x2.0 |
GS-HRPVSP-2x2.5 | GS-HRPVSP-4x2.5 | GS-HRPVSP-6x2.5 |
（4對）8芯型號 | （5對）10芯型號 | （6對）12芯型號 |
GS-HRPVSP-8x0.2 | GS-HRPVSP-10x0.2 | GS-HRPVSP-12x0.2 |
GS-HRPVSP-8x0.3 | GS-HRPVSP-10x0.3 | GS-HRPVSP-12x0.3 |
GS-HRPVSP-8x0.5 | GS-HRPVSP-10x0.5 | GS-HRPVSP-12x0.5 |
GS-HRPVSP-8x0.75 | GS-HRPVSP-10x0.75 | GS-HRPVSP-12x0.75 |
GS-HRPVSP-8x1.0 | GS-HRPVSP-10x1.0 | GS-HRPVSP-12x1.0 |
GS-HRPVSP-8x1.5 | GS-HRPVSP-10x1.5 | GS-HRPVSP-12x1.5 |
GS-HRPVSP-8x2.0 | GS-HRPVSP-10x2.0 | GS-HRPVSP-12x2.0 |
GS-HRPVSP-8x2.5 | GS-HRPVSP-10x2.5 | GS-HRPVSP-12x2.5 |
