VV系列中低壓電力電纜結構與參數
一，聚氯乙烯絕緣電力電纜人們習慣簡稱為塑力纜，具有結構簡便，易于安裝維護及敷設落差不受限制等特點，廣泛應用于0.6/1-3.6/6kv的輸配電領域。

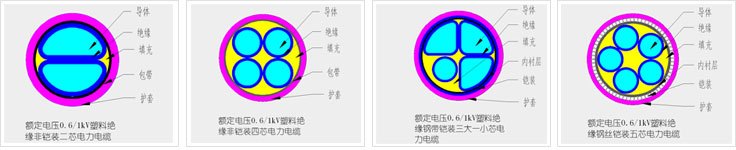

二，結構
三，參數特性：
（1)直流電阻：符合GB/T3956-1997的規定。
（2）成品電纜在溫室下的工額電壓試驗要求。
額定電壓KV 工額試驗電壓KV 時間min
3.6/6 12.5 5
1.8/3 6.5 5
0.6/1 3.5 5
（3) 導體長期***高工作溫度為70℃。
短路溫度不超過160℃，持續時間不超過5秒。敷設時環境溫度不低于0℃
電纜***小彎曲半徑
單芯 三芯
有鎧裝 無鎧裝 有鎧裝 無鎧裝
15D 20D 12D 15D
注：“D”電纜外徑。
