- 商品名稱：ZHFF-PUR特種綜合電纜
- 添加時間：2024-07-15 10:24:58
介紹：

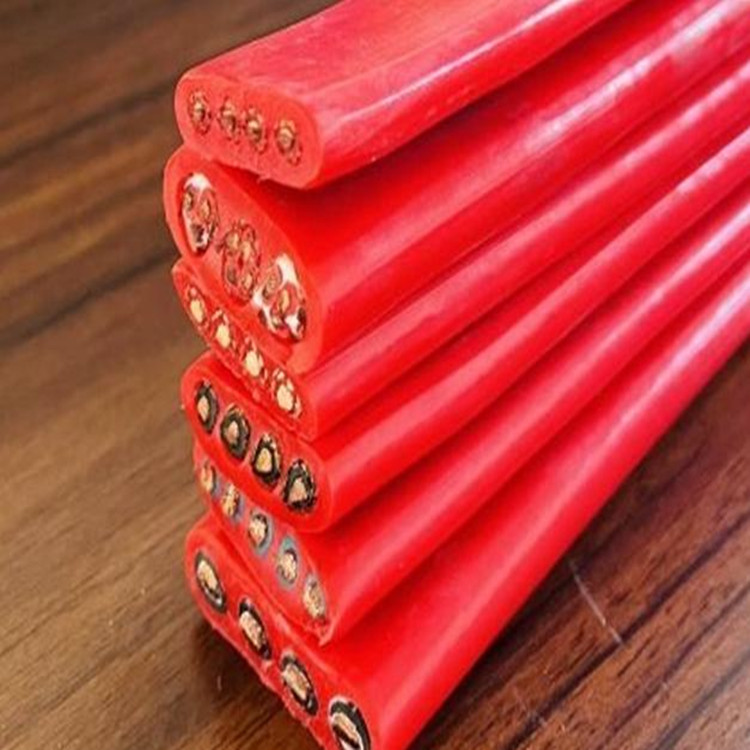

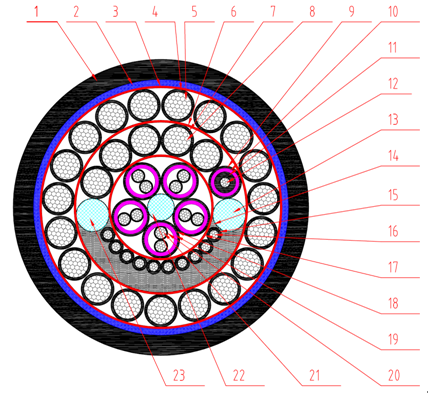

ZHFF-PUR特種綜合電纜
技術參數設計如下表所示
| 序號 | 參數名稱 | 技術參數設計及驗收參考值 | 備注 | ||
| 1 | 電纜類別 | 綜合電纜 | |||
| 2 | 電纜應用范圍 | 拖鏈系統及移動場合 | |||
| 3 | 線芯線徑設計 | 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1 | |||
| 4 | 線芯導體材質 | 鍍錫銅絲 | |||
| 5 | 四種線芯導體結構及絞合外徑 | 導體構成 | 絞合外徑 | ||
| 1.5 mm2：85/0.15±0.004mm | 1.6mm | ||||
| 0.5 mm2：33/0.14±0.004mm | 0.93mm | ||||
| 0.25 mm2：16/0.14±0.004mm | 0.65mm | ||||
| SFF：7/0.12±0.003mm | 0.36 mm | ||||
| 6 | 導體絕緣層的平均厚度***薄點絕緣外徑 | 平均厚度 | ***薄點 | 絕緣外徑 | |
| 1.5 mm2：0.7mm | 0.53mm | 3.0±0.1mm | |||
| 0.5 mm2：0.53mm | 0.38mm | 2.0±0.1mm | |||
| 0.25 mm2：0.42mm | 0.28mm | 1.5±0.1mm | |||
| SYV：0.57mm | 0.51mm | 1.5±0.1mm | |||
| 7 | 導體絕緣層材質 | JPTE，具體以樣品為準 | |||
| 8 | 絕緣層顏色 | 相同線徑的線芯須***用不同顏色加以區分,具體顏色不限 | |||
| 9 | 同軸屏蔽網規格 | 鍍銀絲編織屏蔽，屏蔽密度≥100％，屏蔽后擠包透明PVC內護套，外徑2.8±0.2mm | |||
| 10 | 5×2×0.25屏蔽網規格 | 每組分別鍍錫絲纏繞屏蔽屏蔽密度≥100％，屏蔽后繞包無紡布 | |||
| 11 | 外護套規格 | 材質及顏色 | 霧面PUR，黑色 | ||
| 平均厚度及***薄點 | 2.0mm，1.6mm | ||||
| 成品外徑 | 控制在20±0.2mm以內 | ||||
| 12 | 標識絲印 | 公司logo或公司全稱 | |||
| 13 | 20℃時導體***直流電阻（Ω/KM） | 1.5 mm2：13.3Ω | |||
| 0.5 mm2：40.1Ω | |||||
| 0.25 mm2：71.6Ω | |||||
| 14 | ***小彎曲半徑 | 符合GB9330-88《塑料絕緣控制電纜》規定的技術要求 | |||
| 15 | 額定耐壓 | 導體與絕緣屏蔽層之間耐壓：300V | |||
| 導體與導體之間耐壓：300V | |||||
| 16 | 額定耐溫 | 非彎曲時允許安裝溫度范圍：-40℃ ～ +200℃ | |||
| 彎曲時允許安裝溫度范圍：-30℃ ～ +200℃ | |||||
| 所有絕緣層在200℃溫度下烘烤時不收縮不變形 | |||||
| 17 | 抗拉強度設計 | 抗拉強度：≥8000N | |||
| 采用單根250N的凱夫拉，共計32根，進行網狀編織，凱夫拉編制前進行膠浸處理 | |||||
| 18 | 使用壽命 | ≥5000000耐磨次數 | |||
| 19 | 緊實度要求 | 線芯和外護套之間不能有空隙，務必緊實；50cm情況下測試，單根線芯拉動時不能與其它線芯之間產生相對位移 | |||
| 20 | 外護套封裝要求 | 封裝后的外護套表面務必均勻、平整、光滑，不能凹凸不平 | |||
| 21 | 數量及規格 | 單根長度不低于200m，中間不能有斷頭，以木質卷盤形式交貨；試驗合格確定總數量；試驗段長度200m。 | |||
| 22 | 驗收標準 | 以上技術參數在驗收時的允許誤差：≤1% | |||
