RS485通訊電纜

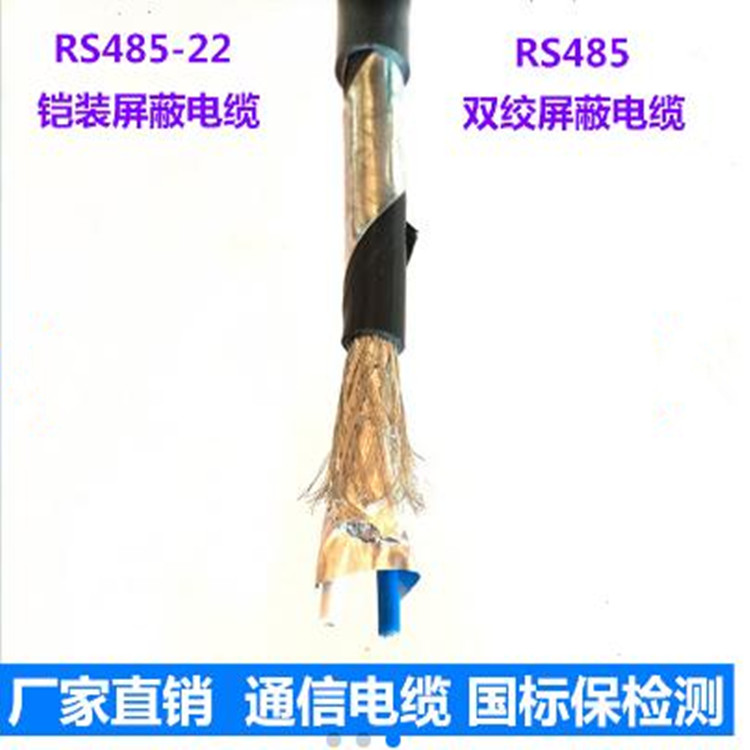

RS485通訊電纜產品結構
1、產品結構描速：特性阻抗120歐姆，導體為2芯多股鍍錫電解銅絲絞合而成，分色絕緣宜于安裝識別，鋁塑復合膜*覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附加獨立多股絞合鍍錫銅絲接地導體（7/0.2），灰色聚氯乙烯護套
2、產品結構示意圖
1----------------------------------對絞軟線芯
2----------------------------------鋁箔+鍍錫銅絲90%覆蓋屏蔽
3----------------------------------對絞組鋁箔分屏蔽
4----------------------------------工業灰色PVC護套
5----------------------------------------------------------多股絞合鍍錫銅絲接地導體（7/0.2）
RS485通訊電纜技術要求
導體
導體表面應光潔、無油污、無損傷絕緣的毛刺、銳邊以及凸起或斷裂的單線。
20℃時電纜導體的直流電阻應符合技術指標的要求。
絕緣
絕緣采用低密度聚乙烯電纜料
絕緣應緊密擠包在導體上，且應容易剝落而不損傷導體。絕緣表面應光滑，色澤均勻，不應有裂縫及其他損傷。絕緣標稱厚度應符合下表規定。絕緣厚度的平均值應不小于標稱值，其zui薄處厚度應不小于標稱值的90%~0.1mm。
絕緣性能要求
絕緣線芯在20℃時絕緣電阻應不小于5000MΩ·km。
纜芯
2芯線芯應采用對絞，絞合節距為30-60mm
隔離帶
隔離帶采用耐高溫聚脂膜重疊繞包。繞包帶應扎緊，其重疊部分應不小于帶寬的20%，zui小不得低于3mm。
編織屏蔽
鍍錫圓銅線編織屏蔽其編織密度應不小于90%。編織用圓銅線的標稱直徑應為0.12。
屏蔽層不允許整體接續，露出的銅線頭應修齊。每1米長度上允許更換金屬線錠一次。
外護套
采用灰色聚氯乙烯電纜料。
外護套應緊密擠包在纜芯、屏蔽層上，且應容易剝離而不損傷絕緣、內護層、屏蔽層。外護套表面應平整，色澤均勻，無裂縫、氣泡、夾雜或其他機械損傷。
外護套的標稱厚度應符合標準中規定。
外護套的平均厚度值應不小于規定的標稱值，zui薄點厚度應不小于標稱值的85%~0.1mm。
成品電纜
電纜導電線芯不得有斷線、對間連電、混線現象。
電纜工作對的直流電阻差應不大于環阻的2%。
耐交流電壓性能：電纜絕緣線芯間及絕緣線芯與屏蔽間應能經受歷時 5min、3.0kv交流電壓的試驗，不允許有擊穿和閃絡現象。
