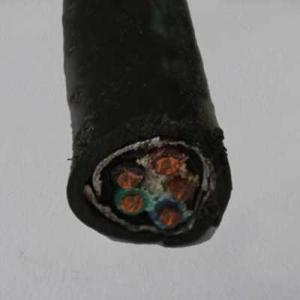

- 商品名稱：KYJY KYJYP控制電纜
- 添加時間：2022-06-24 09:16:59
一、產品使用說明
KYJY KYJYP控制電纜是根據GB/T9330.3-2008標準生產的，電纜適用于交流額定電壓450/750V及以下控制、信號、保護及測量系統等固定敷設場合，主要用于工程建筑、鋼鐵、石油、化工、電廠等行業。
KYJY KYJYP控制電纜工頻額定電壓U0/U為450/750V，電纜導體的高允許工作溫度為90℃，電纜敷設時環境溫度應不低于0℃，若環境溫度低于0℃，應對電纜進行預熱。
KYJY KYJYP控制電纜的推薦允許彎曲半徑: 無鎧裝電纜，應不低于電纜外徑的6倍；鎧裝或銅帶屏蔽電纜應不低于電纜外徑的12倍；屏蔽軟電纜，應不低于電纜外徑的6倍
二、電纜型號及M稱
型 號 | M 稱 |
KYJV | 額定電壓450/750V銅芯導體交聯聚乙烯J緣PVC護套控制電纜 |
KYJVP | 額定電壓450/750V銅芯導體交聯聚乙烯J緣PVC護套銅絲編織屏蔽控制電纜 |
KYJVP2 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣PVC護套銅帶屏蔽控制電纜 |
KYJVP3 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣PVC護套鋁塑帶屏蔽控制電纜 |
KYJV22 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣PVC護套鋼帶鎧裝控制電纜 |
KYJVP2-22 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣PVC護套銅帶屏蔽鋼帶鎧裝控制電纜 |
KYJY | 額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套控制電纜 |
KYJYP | 額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套銅絲編織屏蔽控制電纜 |
KYJYP2 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套銅帶屏蔽控制電纜 |
KYJYP3 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套鋁塑帶屏蔽控制電纜 |
KYJY22 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套鋼帶鎧裝控制電纜 |
KYJYP2-22 | 額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜 |
三、電纜J緣厚度及電性能
導體標稱截面 mm2 | 導體結構 n/mm | J緣厚度 mm | 20℃時導體直流電阻 Max Ω/km | 70℃時J緣電阻 Min MΩ.km | |
不鍍錫 | 鍍錫 | ||||
0.75 | 1/0.97 | 0.6 | 24.5 | 24.8 | 1.2 |
0.75 | 7/0.37 | 0.6 | 24.5 | 24.8 | 1.4 |
1.0 | 1/1.13 | 0.6 | 18.1 | 18.2 | 1.1 |
1.0 | 7/0.43 | 0.6 | 18.1 | 18.2 | 1.3 |
1.5 | 1/1.38 | 0.6 | 12.1 | 12.2 | 1.1 |
1.5 | 7/0.52 | 0.6 | 12.1 | 12.2 | 1.0 |
2.5 | 1/1.78 | 0.7 | 7.41 | 7.56 | 1.0 |
2.5 | 7/0.68 | 0.7 | 7.41 | 7.56 | 0.9 |
4 | 1/2.25 | 0.7 | 4.61 | 4.70 | 0.85 |
4 | 7/0.85 | 0.7 | 4.61 | 4.70 | 0.77 |
6 | 1/2.76 | 0.7 | 3.08 | 3.11 | 0.7 |
6 | 7/1.04 | 0.7 | 3.08 | 3.11 | 0.65 |
10 | 7/1.35 | 0.7 | 1.83 | 1.84 | 0.65 |
