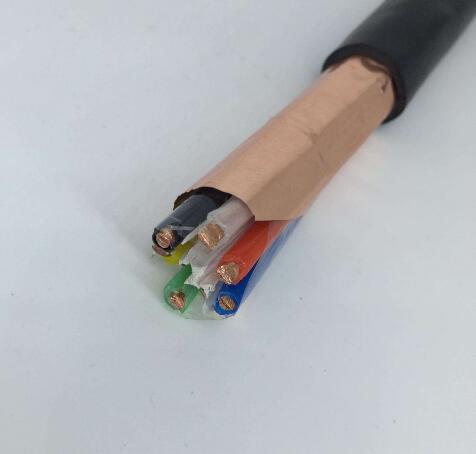

- 商品名稱：ZR-KVVP2銅帶屏蔽阻燃控制電纜
- 添加時間：2022-02-28 15:12:02
介紹：
應用場合：屏蔽阻燃控制電纜適用于交流額定電壓450V/750V和直流額定電壓1000V及以下操作控制、監控控制、保護控制等回路的電氣系統連接。
產品執行標準：
GB/9330-88塑料絕緣控制電纜。
控制電纜的使用特性：
1）交流額定電壓Uo/U450/750V.
2）電纜導體的長期允許工作溫度：
聚氯乙烯絕緣和聚乙烯絕緣為70℃；
交聯聚乙烯絕緣為90℃
3）電纜的敷設溫度不低于0℃
4）電纜允許彎曲半徑；
無鎧裝電纜，不小于電纜外徑6倍；
有鎧裝或有銅帶的電纜，不小于電纜外徑12倍；
有編織的軟電纜，不小于電纜外徑6倍。
控制電纜的主要技術性能
1）電纜的型號、結構、直流電阻見表1
2）電纜經受交流3000V 5min電壓實驗；
用途：
銅芯聚氯乙烯絕緣和護套銅帶控制電纜適用于設在室內，有移動要求的場合、控制監控等弱電控制系統或強電磁場干擾區。
GB標準: GB9330-88
導體：銅芯
絕緣：聚氯乙烯
護套：聚氯乙烯
護套顏色：黑色或灰色（可根據客戶需要定制）
溫度范圍：0℃~70℃
表1
| 450/750V 銅芯聚氯乙烯絕緣和護套銅帶控制電纜（KVVP2） | ||
| 導體截面(mm2) | 絕緣標稱厚度 (mm) | 護套標稱厚度 |
| 4×0.75 | 0.6 | 1.2 |
| 4×1.0 | 0.6 | 1.2 |
| 4×1.5 | 0.7 | 1.2 |
| 4×2.5 | 0.8 | 1.5 |
| 5×0.75 | 0.6 | 1.2 |
| 5×1.0 | 0.6 | 1.2 |
| 5×1.5 | 0.7 | 1.5 |
| 5×2.5 | 0.8 | 1.5 |
| 5×4 | 0.8 | 1.5 |
| 5×6 | 0.8 | 1.5 |
| 5×10 | 1 | 1.7 |
